The cold form sections C are used as secondary steel frame structure of metal construction, decreasing its weight up to 50%, compared to the ordinary hot rolled steel sections (H-Beams, e.g. IPE, IPN etc).

The combination of the particular geometrical characteristics and the high resistance of steel (S 320) that cold formed sections hold, has as a result increased resistance in relation to their weight. For each type of cold form section the topology of bolting holes can be provided so that it is delivered ready for erection, according to the designer's drawings. Having the advantage of customization, cold form sections can be manufactured according to customer's specifications (type, length, holes). Accessories are also available, necessary for the installation of the cold formed sections on the base metal frame (e.g. connection sleeves).

Advantages

  • High strength to weight ratio (load capacity).
  • Decrease of the total weight of the metal base framing.
  • Consistent quality. Production for hot-galvanized, high resistance steel.
  • Close dimensional tolerances.
  • Production according to the customers' requirements (forming progress, hole punching, final length).
  • Marking based on constructional drawing for easier erection.

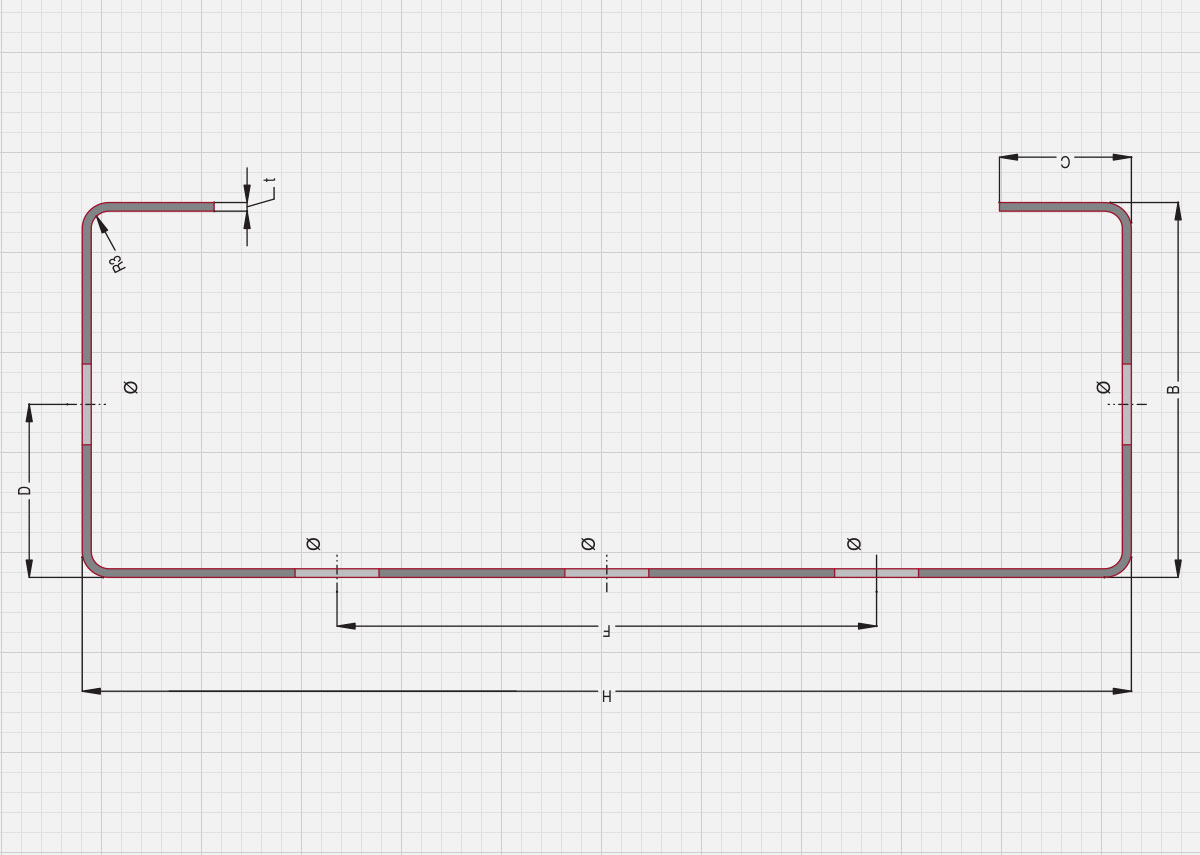

Dimensions (mm)

Type t H B C r D F
EL C 140 1.5 140 55 20 3 25 70 14
EL C 140 1.8 140 55 20 3 25 70 14
EL C 140 2.0 140 55 20 3 25 70 14
EL C 155 1.5 155 55 20 3 25 70 14
EL C 155 1.8 155 55 20 3 25 70 14
EL C 155 2.0 155 55 20 3 25 70 14
EL C 175 1.5 175 65 22 3 30 90 14
EL C 175 1.8 175 65 22 3 30 90 14
EL C 175 2.0 175 65 22 3 30 90 14
EL C 175 2.5 175 65 22 3 30 90 14
EL C 205 1.5 205 65 25 3 30 90 14
EL C 205 1.8 205 65 25 3 30 90 14
EL C 205 2.0 205 65 25 3 30 90 14
EL C 205 2.5 205 65 25 3 30 90 14


Geometrical inertial characteristics

Type t G (kg/m) A (cm²) I y (cm⁴) W y (cm³) e z (cm) I z (cm⁴) W z (cm³) e y (cm) I w (cm⁶) I t (cm⁴)
EL C 140 1.5 3.20 4.26 130.89 17.27 7.00 19.05 4.66 1.81 831 0.032
EL C 140 1.8 3.82 5.09 155.64 20.85 7.00 22.49 5.71 1.81 974 0.055
EL C 140 2.0 4.24 5.64 171.88 23.62 7.00 24.71 6.39 1.81 1066 0.75
EL C 155 1.5 3.37 4.37 161.72 20.87 7.75 19.21 5.08 1.72 996.3 0.0306
EL C 155 1.8 4.01 5.24 193.27 24.94

7.75

22.78 6.03 1.72 1174 0.0531
EL C 155 2.0 4.43 5.82 214.00 27.61

7.75

25.09 6.64 1.72 1289 0.073
EL C 175 1.5 3.84 5.01 239.52 27.37 8.75 30.72 6.88 2.04 2013 0.0351
EL C 175 1.8 4.58 6.02 286.57 32.75 8.75 36.52 8.18 2.04 2381 0.0611
EL C 175 2.0 5.06 6.69 317.53 36.29 8.75 40.28 9.03 2.04 2617 0.0841
EL C 175 2.5 6.28 8.34 393.53 44.98 8.75 49.38 11.08 2.04 3180 0.1645
EL C 205 1.5 4.19 5.54 352.05 34.35 10.25 34.06 7.49 1.95 3072 0.0389
EL C 205 1.8 5.00 6.65 421.52 41.12 10.25 40.50 8.91 1.95 3637 0.0677
EL C 205 2.0 5.53 7.39 467.30 45.59 10.25 44.69 9.83 1.95 4002 0.0931
EL C 205 2.5 6.87 9.23 579.89 56.58 10.25 54.81 12.07 1.95 4872 0.1823

MARKING OF COLD FORM SECTIONS

  • Cold form section product line is able to mark each profile, according to the designers' drawings (name of client, number of drawing, type of profile, length).
  • The product line is easily programmed, by using NC files.

ELASTRON cold form sections are included in libraries of specialized software of metal construction design.

ΕΙΔΙΚΑ ΕΞΑΡΤΗΜΑΤΑ ΣΥΝΔΕΣΗΣ ΚΑΙ ΣΤΗΡΙΞΗΣ

Οι διαστάσεις και η τοπολογία των ειδικών εξαρτημάτων έχουν τα κατάλληλα γεωμετρικά χαρακτηριστικά για την πλήρη σύνδεσή τους με τισ αντίστοιχες διατομές. Ητοπολογία των οπών στα ειδικά εξαρτήματα τύπυ L των διατομών EL Zplus διαφέρει αναλόγως της διατομής.

Τα ειδικά εξαρτήματα στήριξης κατασκευάζονται από χάλυβα υψηλής αντοχής και αποτελούν το σύστημα σύνδεσης-στήριξης των διατομών EL Zplus στον κύριο σκελετό κάθε κτιρίου, μεταβιβάζοντας του με ασφάλεια τα φερόντα φορτία της επένδυσης

Διατομή
205
225
A (mm)
60
60
B (mm)
30
30
F (mm)
121
151
Πάχος (mm)
3.0
3.0
Διατομή
255
285
A (mm)
70
70
B (mm)
40
40
F (mm)
171
201
Πάχος (mm)
3.5
3.5
